數值孔徑(NA)

數值孔徑簡寫NA，數值孔徑是物鏡和聚光鏡的主要技術參數，是判斷兩者（尤其對物鏡而

言）性能高低的重要標志。其數值的大小，分別標刻在物鏡和聚光鏡的外殼上。它是物鏡前透鏡與被檢物體之間介質的折射率和孔徑角半數的正弦之乘積。用公式表示如下：NA=nsinu/2。它與分辨率成正比，與放大率成正比，與焦深成反比，NA值增大，視場寬度與工作距離都會相應地變小。

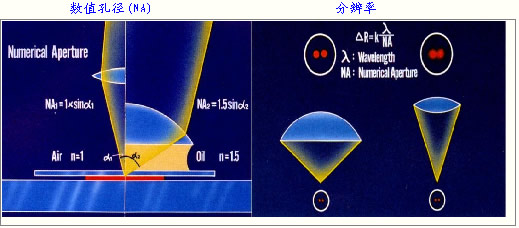

數值孔徑(NA) 分辨率


·分辨率

顯微鏡的分辨率是指能被顯微鏡清晰區分的兩個物點的最小間距，又稱"鑒別率"。其計算公式是σ=λ/NA 式中σ為最小分辨距離；λ為光線的波長；NA為物鏡的數值孔徑。可見物鏡的分辨率是由物鏡的NA值與照明光源的波長兩個因素決定。


·放大率和有效放大率

經過物鏡和目鏡的兩次放大，所以顯微鏡總的放大率是物鏡放大率和目鏡放大率的乘積,顯微鏡放大倍率的極限即有效放大倍率。



·焦深

焦深為焦點深度的簡稱，即在使用顯微鏡時，當焦點對準某一物體時，不僅位于該點平面上的各點都可以看清楚，而且在此平面的上下一定厚度內，也能看得清楚，這個清楚部分的厚度就是焦深。焦深大, 可以看到被檢物體的全層，而焦深小，則只能看到被檢物體的一薄層.

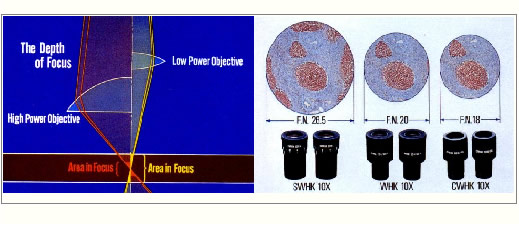

焦深 目鏡的視場


·視場直徑

所看到的明亮的圓形范圍叫視場，它的大小是由目鏡里的視場光闌決定的。視場直徑也稱視場寬度，是指在顯微鏡下看到的圓形視場內所能容納被檢物體的實際范圍。視場直徑愈大，愈便于觀察。

視場直徑=目鏡視場數/物鏡倍率


·覆蓋差

由于蓋玻片的厚度不標準，光線從蓋玻片進入空氣產生折射后的光路發生了改變，從而產生了相差，這就是覆蓋差.國際上規定，蓋玻片的標準厚度為0.17mm，許可范圍在0.16-0.18mm，在物鏡的制造上已將此厚度范圍的相差計算在內。物鏡外殼上標的0.17，即表明該物鏡所要求的蓋玻片的厚度。


·工作距離(WD)

工作距離也叫物距，即指物鏡前透鏡的表面到被檢物體之間的距離。

工作距離
