如何建立可靠無泄漏的微流體毛細管連接
在微流體實驗中，若不能正確的連接各毛細管，很容易發生流體管路堵塞或漏液（或高壓漏液）的情況，從而降低實驗效率。如何建立可靠、安全無泄漏且零死體積的微流體毛細管連接，通常分為以下兩步：
1.裁剪合適長度的毛細管。
2.正確的連接毛細管。
裁剪合適長度的毛細管
通常來講，一個良好的微流控平臺布局將最大程度的減少毛細管使用量，從而減少實驗中試劑使用量，所以我們建議先布置微流控平臺各組件（但不將各組件固定），然后再確認所需毛細管長度。

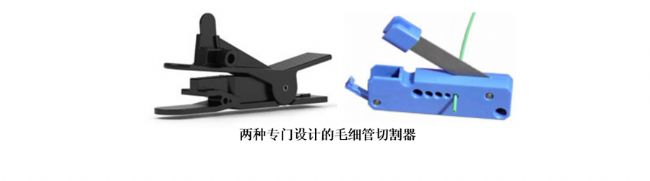

裁剪毛細管時，因許多微流體毛細管內徑偏小，材質偏硬，為了防止剪切后的毛細管接口變形、堵塞或者受到其它污染，在剪切毛細管時，需要使用專門設計的毛細管切割器，見下圖。
正確的連接毛細管
下面以毛細管、接頭和底座為例來介紹毛細管的連接，可分為以下幾步：

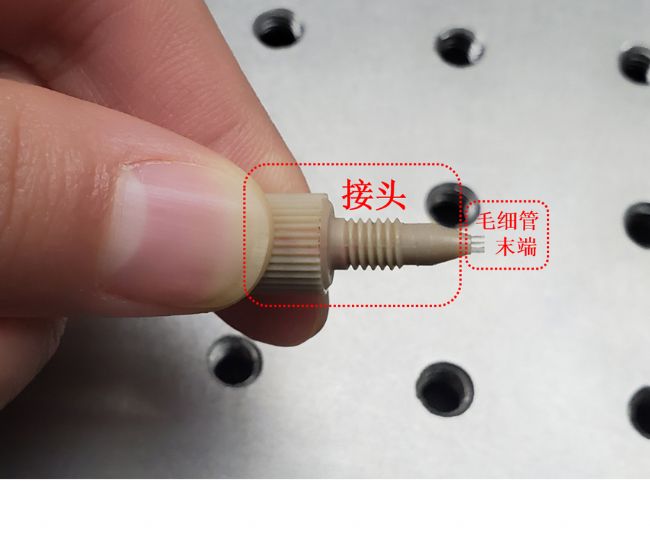

1.將毛細管插入接頭并穿出接頭大約1mm左右，如下圖所示：
2.將帶有毛細管的接頭插入底座并擰緊。這一步通常做法是，一邊把著毛細管往底座里推到頭，同時一邊擰緊接頭，如下圖所示。擰緊后，接頭末端的錐形部分在底座中會被壓縮，鎖緊毛細管，從而將毛細管位置固定，同時防止漏液。
注意：此步驟切勿過分?jǐn)Q緊接頭，以防損壞接頭或底座。
3.輕輕的將毛細管往外拔（見下圖），以確認連接牢固，如有松動，或者毛細管被拔出，可能是因?yàn)槊?xì)管與接頭的尺寸不匹配，需要重復以上步驟。
可能出現的連接情況
下圖展示了在連接毛細管時，可能出現的3種連接情況。
1.紅色毛細管未穿過接頭，當擰緊接頭時，接頭前的錐形孔將會擠壓毛細管的末端，很可能會造成毛細管阻塞。
2.黃色毛細管已插至一端較深的距離，但未插到底，此種情況下，流體能夠正常流動，但毛細管末端和流體管路之間的空間會構成死體積，如果死體積空間很大，此連接也可能會造成漏液。
3.綠色毛細管完全插到底，可保證流體的暢通流動，屬于可靠的、無泄漏的且零死體積的毛細管連接。
1.裁剪合適長度的毛細管。
2.正確的連接毛細管。
裁剪合適長度的毛細管
通常來講，一個良好的微流控平臺布局將最大程度的減少毛細管使用量，從而減少實驗中試劑使用量，所以我們建議先布置微流控平臺各組件（但不將各組件固定），然后再確認所需毛細管長度。
裁剪毛細管時，因許多微流體毛細管內徑偏小，材質偏硬，為了防止剪切后的毛細管接口變形、堵塞或者受到其它污染，在剪切毛細管時，需要使用專門設計的毛細管切割器，見下圖。
正確的連接毛細管下面以毛細管、接頭和底座為例來介紹毛細管的連接，可分為以下幾步：
1.將毛細管插入接頭并穿出接頭大約1mm左右，如下圖所示：
2.將帶有毛細管的接頭插入底座并擰緊。這一步通常做法是，一邊把著毛細管往底座里推到頭，同時一邊擰緊接頭，如下圖所示。擰緊后，接頭末端的錐形部分在底座中會被壓縮，鎖緊毛細管，從而將毛細管位置固定，同時防止漏液。注意：此步驟切勿過分?jǐn)Q緊接頭，以防損壞接頭或底座。3.輕輕的將毛細管往外拔（見下圖），以確認連接牢固，如有松動，或者毛細管被拔出，可能是因?yàn)槊?xì)管與接頭的尺寸不匹配，需要重復以上步驟。
可能出現的連接情況下圖展示了在連接毛細管時，可能出現的3種連接情況。
1.紅色毛細管未穿過接頭，當擰緊接頭時，接頭前的錐形孔將會擠壓毛細管的末端，很可能會造成毛細管阻塞。
2.黃色毛細管已插至一端較深的距離，但未插到底，此種情況下，流體能夠正常流動，但毛細管末端和流體管路之間的空間會構成死體積，如果死體積空間很大，此連接也可能會造成漏液。
3.綠色毛細管完全插到底，可保證流體的暢通流動，屬于可靠的、無泄漏的且零死體積的毛細管連接。
