引言

從空氣過濾器和水過濾系統到防護服和口罩，研究人員需要先確定過濾產品的性能，然后才能再向公眾發布。通過分析過濾器中的纖維，從而優化各種過濾系統的過濾性能。

以前，質量控制工程師通常使用光學顯微鏡或原子力顯微鏡（AFM）進行纖維結構分析。然而，光學顯微鏡的分辨率較低，并且需要研究人員手動測量圖像，而 AFM 測量速度很慢。


與光學顯微鏡相比，飛納臺式掃描電鏡（SEM）具有卓越的分辨率和景深。

相比之下，飛納臺式掃描電鏡（Phenom SEM）具有卓越的空間分辨率和景深，可以在納米尺度上研究纖維特性，使質量控制工程師可以快速評估過濾產品的性能。當飛納電鏡與纖維統計分析測量軟件結合使用，會自動測量每張圖像中的纖維直徑，并快速準確地生成結果。

借助 Phenom 臺式電鏡，制造商可以更高速有效地分析纖維結構，以滿足更廣泛的用戶需求。例如，使用 Phenom 采集并分析 100 張掃描電鏡圖片上的纖維特征（每張圖片進行 100 次測量）只需 10 分鐘，而使用光學顯微鏡則需要數小時。

用戶通過飛納電鏡可以清晰地查看纖維直徑、方向和互連性，以便快速進行必要的工藝調整，確保產品的性能。例如，較小的纖維孔徑可確保過濾產品捕獲目標顆粒。較大的孔徑可提高過濾產品（如口罩和防護服）的透氣性。

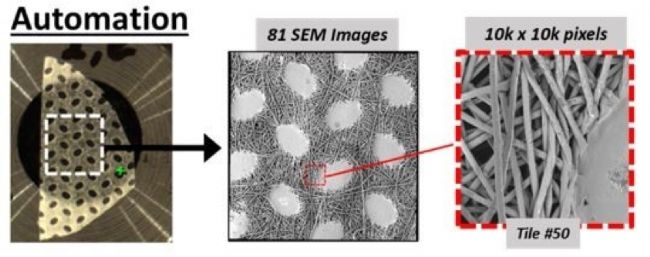

Phenom 臺式電鏡可以自動收集圖像，并生成高分辨的拼圖圖像，與纖維分析軟件相結合，快速高效地檢查過濾器樣品的所有區域。

與傳統的落地式SEM系統相比，Phenom 臺式 SEM 使用更簡單，購買和維護成本更低。與市場上的其他桌面 SEM 相比，它具有多項優勢，包括：

· 快速、清晰地對纖維成像

飛納臺式掃描電鏡配備六硼化鈰（CeB₆）燈絲或肖特基場發射電子槍，即使經常在減少電荷效應的低真空模式下運行，他也能為測量纖維提供高亮度的信號。與鎢燈絲相比，CeB₆ 燈絲的亮度大約是其 10 倍，肖特基場發射電子槍的亮度大約是其 1000 倍,可以幫助用戶快速獲取更清晰的纖維圖像。

· 堅固、耐用的燈絲

一根新的 CeB₆ 燈絲壽命至少為 1,500 小時，場發射燈絲的壽命更長，而普通鎢燈絲壽命僅為 50-150 小時。鎢燈絲可能會隨時發生熔斷，并存在污染電鏡真空腔室的風險，而 CeB₆ 燈絲會隨著使用時間的推移緩慢退化衰減，從而使用戶能夠預測圖像質量并在停機期間更換它，只需進行簡單的調節，就可以輕松獲得與之前一樣的纖維樣品圖像。

· 幾乎沒有纖維的邊緣陰影

所有飛納電鏡標配有一個四分割背散射電子探測器（BSD），從而最大限度地減少纖維邊緣的圖像陰影。SEM 圖片中清晰的纖維邊緣是準確測量纖維直徑的關鍵因素，尤其是在使用自動圖像分析軟件時。

· 樣品快速裝載

Phenom 具有獨特和快速的樣品裝載設計，這種樣品裝載設計允許在纖維生產過程中快速進行有效的結構分析和測試。

· 為纖維分析設計的自動化軟件

飛納電鏡的纖維統計分析測量系統（FiberMetric）, 是一款專門分析圖像的應用程序，用于量化纖維直徑、方向和過濾器孔隙率。FiberMetric 專為適用快速工作流程而設計，可自動掃描每張 SEM 圖片并提供準確的纖維測量結果，在幾秒鐘內生成數百次測量計算數據。該軟件可以快速分析整個過濾器樣本或隨機獲得的圖像，并提供具有統計意義的數據。

飛納臺式電鏡可實現自動、快速纖維特性測量，從而顯著縮短實驗室獲取數據的時間。經過簡單的培訓，就能輕松地使用和測量，為制造商提供快速準確的數據來優化其過濾產品的性能。
