金相學觀察

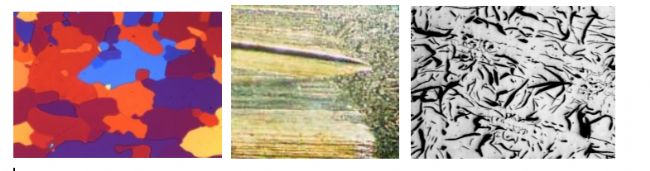

十九世紀末，金相這一名詞獲得了新的意義，且與顯微鏡組織結下了不解之緣，金相顯微鏡也就成為了研究金屬內部組織結構的重要工具

金相學定義
金相技術：制樣、顯微鏡的使用、組織識別、定量測量及記錄等試驗技術
金相檢驗：對試樣的金相組織作出定性鑒別和定量測量的過程
金相分析：對材料研究中的某種現象、質量控制中某種事件進行廣泛的金相檢驗后，運用金相原理進行綜合分析，得出科學結論
了解更多：金相學

金相學作用
l 熱處理工藝的研究：1 鋼的熱處理是以鋼在加熱和冷卻過程中相變為依據的，金相技術則是相變研究的重要試驗手段
2揭示了材料成分、組織與性能之間的內在關系
l 新材料開發和研制
l 質量控制
l 失效分析
l 事故分析

失效分析以及目的、作用及意義
失效分析就是對失效件的宏觀特征與微觀特征、材質、工藝、理化性能、規定功能、受力狀態及環境因素等進行綜合分析，判明失效模式與原因，提出預防與糾正措施的技術與管理活動。

失效分析目的
確定失效分析的對象，判斷失效件的失效模式，找出引發失效的原因，提出改進或預防措施，防止同類失效事件再次發生，保障裝備的使用安全

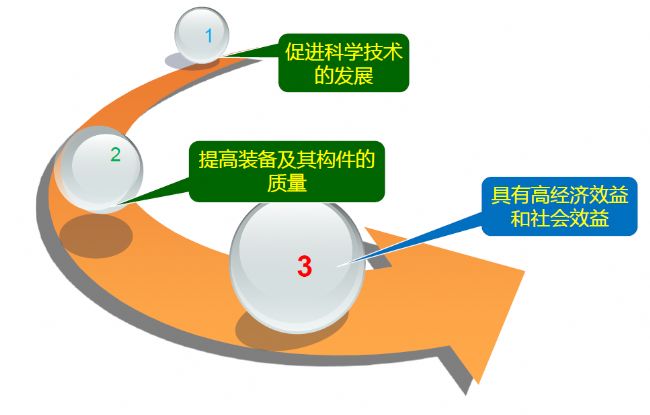

失效分析作用及意義

機械結構失效的主要形式
l 變形失效
l 斷裂失效
l 腐蝕失效
l 磨損失效

使用光學顯微鏡進行失效分析的優勢：

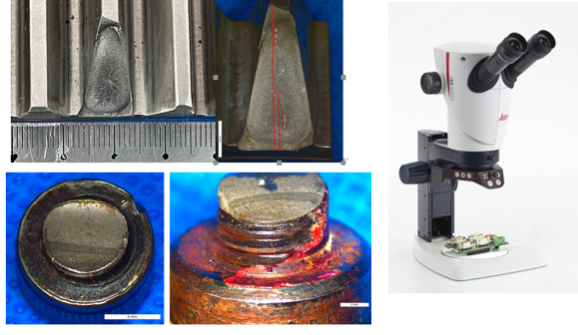

失效件損傷特征及位置可借助體視顯微鏡下作進一步的觀察與分析，全面地掌握失效件的宏觀特征(斷裂起源與擴展方向、源區形貌、腐蝕與磨損的深度與顏色、損傷痕跡與特征等)，為判斷失效模式提供依據。

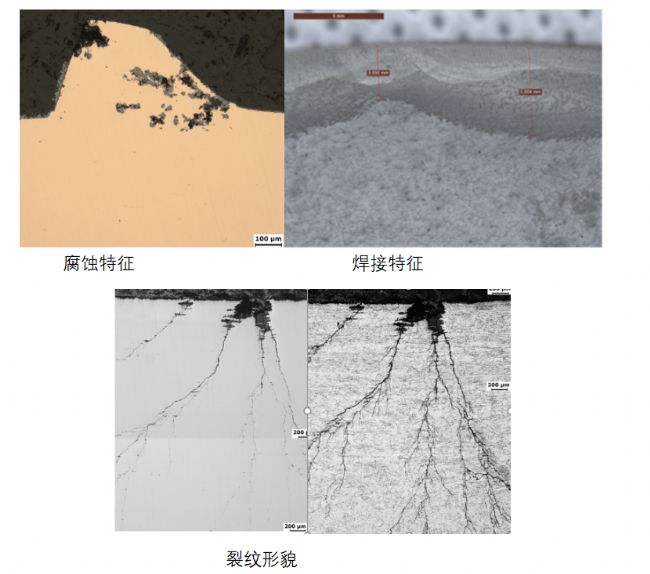

金相檢驗是失效分析中很重要的一項工作，包括宏觀檢驗與微觀檢驗利用光學顯微鏡對失效件的低倍組織、高倍組織、夾雜物及晶粒度等進行檢查分析
低倍酸蝕檢驗：檢查材料內部偏析、疏松、夾雜、氣孔等缺陷；表面折疊、夾砂、斑疤等缺陷；內裂紋、白點、過燒等；鍛造流線、焊接質量、磨削燒傷等。
顯微組織分析：判斷失效件的熱處理或冷加工工藝是否正常。
分析失效件在工作條件下發生的腐蝕、磨損、氧化和表面加工硬化等


1、操作簡單方便，察效率高
2、樣品制備要求低
3、可見光獨有的圖像模式
4、可以滿足很多工業和材料樣品的分析要求
5、使用成本低，維護簡單，占用空間少
6、采購成本相對較低


光學顯微鏡鑒別能力
顯微鏡的鑒別能力主要決定于物鏡，物鏡的鑒別能力可分為平面和垂直鑒別能力。
平面鑒別能力：即物鏡的分辨率，指物鏡所具有的將顯微組織中兩物點清晰區分的最小距離d的能力。d即為物鏡的分辨能力（鑒別率）。兩物點間最小距離d愈小，物鏡的分辨能力愈高。
          d=λ/2NA

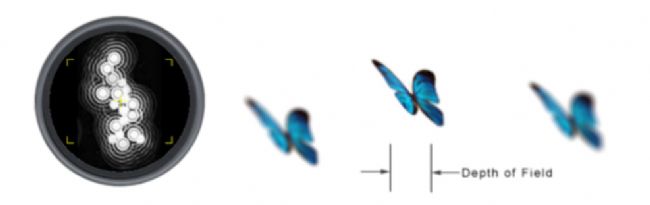

垂直鑒別能力：即物鏡垂直分辨率又稱景深，指物鏡所具有在景深方面能清晰造像的能力，即垂直方面能清晰造像的最大景深深度，深度越大表示垂直鑒別率越大。景深h為:
         h=n/(NA)M（0.15~0.30）


由此可見，物鏡的垂直鑒別率與數值孔徑、放大倍數成反比，要提高景深，最好選用數值孔徑小的物鏡或減小孔徑光闌以縮小物鏡的工作孔徑，但這樣就會降低物鏡的分辨能力。所以要調和這一矛盾只能視具體情況而定。


了解更多金相學知識，可免費觀看在線課程《金相分析技術在材料失效分析中的應用》

課程觀看地址：https://webinar.chem17.com/course/1373

課程內容簡介：
l 金相分析技術簡述
l 失效分析概述
l 失效分析思路
l 失效分析程序
l 案例分析

主講人：楊力


主講人簡介：
l 上海市機械工程學會失效分析專業委員會  副主任兼秘書長
l 中國機械工程學會失效分會 失效分析專家
l 全國鑄造標準化技術委員會 鑄鐵分技術委員會 委員
l 全國鋼標準化技術委員會 金相分技術委員會 委員
l 《物理測試》雜志編輯委員會 委員
l 《金屬加工》雜志編輯委員會 委員
l 長期從事金相檢驗以及失效分析工作
關聯產品：

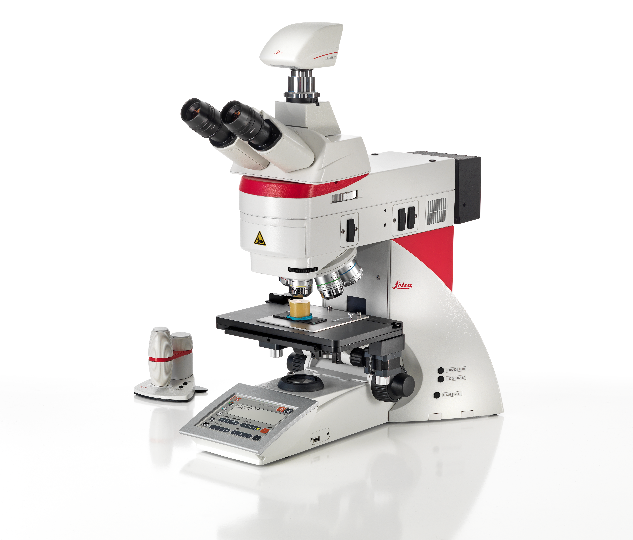

Leica DM2700 M 正置金相顯微鏡
