鎖相放大器在電子束測量中的應用

瀏覽次數:904 發布日期:2023-9-21  來源:本站 僅供參考,謝絕轉載,否則責任自負

制作變壓器所使用的鐵心材料由于磁飽和呈現出如圖19所示的B-H特性(實際的鐵心中存在磁滯,這里省略)。

為了測定B—H特性,如圖1所示使交流流過鐵心,再進一步疊加上直流,這時在次級一側就會產生2次諧波(在這個圖中,為了便于理解,用三角波說明驅動的交流。使用正弦渡時也有同樣的現象)。

應用這個原理,如圖2所示,用鎖相放大器的2F模式檢測2次諧波。如果將此作為反向的直流反饋給變壓器,這個系統就總能夠對鎖相放大器進行修正使其不產生2次諧波。所以,鎖相放大器的修正直流電流與流過的直流相等,通過測量鎖相放大器的輸出,就能夠測量電流。



E1

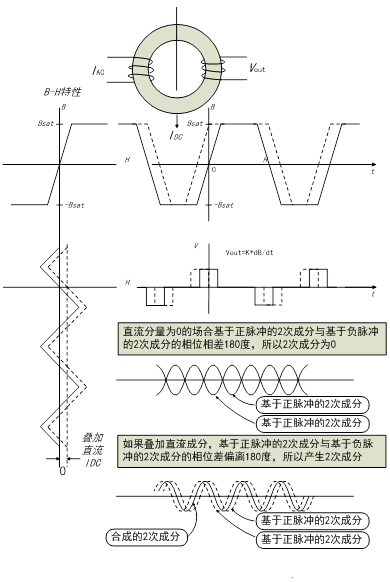

圖1 直流疊加在變壓器上,會產生2次諧波

E2

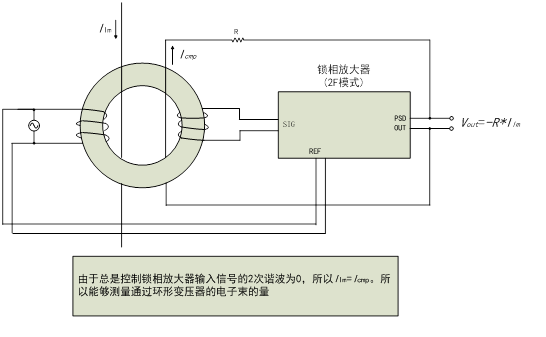

圖2 基于變壓器和鎖相放大器的電子束測量


由于鎖相放大器變成了反饋環的一部分,所以如果存在有2次遲滯的因素,系統將變得不穩定。所以,PSD后面的LPF(低通濾波器)應該在6dB/oct下使用,使得鎖相放大器中不產生90o以上的滯后。

也許想在濾波器和二極管的檢波電路中進行這樣的應用,但是由于一般的檢波電路中得不到有關正、負的信息,所以無法工作。在這里,相敏檢波電路的特性得到有效的利用。

當直流電流流過導體時,不需要這么復雜的系統。不過在測量電子、質子、離子等的粒子束的場合,這是一種有用的方法。
