Plant Phenomics | 基于BarbNet模型對大麥芒（Awn）進行圖像分析與表型鑒定

“芒”是禾谷類作物的一個重要表型，在漫長的進化史中自然進化而成。一般來說，“芒”有許多重要功能，如機械保護、種子傳播及促進作物光合作用等。大多數“芒”的一個重要特征是表面具有微小倒鉤狀單細胞毛狀體。芒上的倒鉤的密度和大小因物種和栽培品種而異。在生產大麥時，這種半透明毛狀體的存在會降低大麥產量。由于芒上的倒鉤圖像空間分辨率有限、對比度低且變化大，精確分割像微小物體這樣的倒鉤是一項關鍵且具有挑戰性的任務，目前還沒有合適的工具適用于麥芒圖像的精確倒鉤分割。


2023年7月，Plant Phenomics在線發表了Leibniz Institute for Plant Genetics and Crop Plant Research等單位題為Awn Image Analysis and Phenotyping Using BarbNet 的研究論文。


本研究提出了一種用于自動檢測和表型分析大麥芒顯微圖像中的倒鉤軟件工具，該工具基于深度學習、卷積神經網絡(CNN)的方法來分割大麥品種微觀圖像中的倒鉤的深度學習模型BarbNet，能夠檢測不同的倒鉤結構（平均準確率為90%）。此外，通過對所有不同表型類別進行無偏分類來實現高通量篩選，評估了不同的大麥芒成像技術來測量倒鉤結構和密度，BarbNet分割圖像的表型性狀能夠對4種芒的表型進行相當穩健的分類（準確率為>85%）。


本文提出的模型網絡BarbNet是基于U-net分割模型的擴展，通過兩者訓練驗證，評估比較，改進的U-net模型（BarbNet）在全自動分割不同大小，形狀和密度的倒鉤方面具有顯著的準確性，為檢測大麥芒圖像中的倒鉤提供了一種有效的解決方案（準確率為90%），模型BarbNet足夠穩健，可以檢測不同大麥芒表型中的倒鉤。

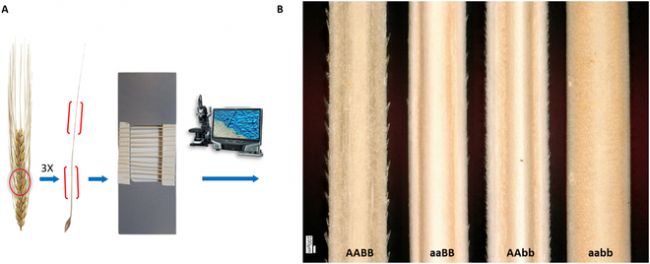

圖1麥芒成像(A)從每株大麥的主穗中收集中央3個麥芒。將麥芒的中央和基部貼在成像載玻片上，并在數碼顯微鏡下生成顯微照片。(B)麥芒基部近軸側的代表性顯微照片。在2個粗糙度控制位點（“A”和“B”）的2個替代等位基因的所有可能的純合基因類別都顯示出不同的倒鉤密度和大小。

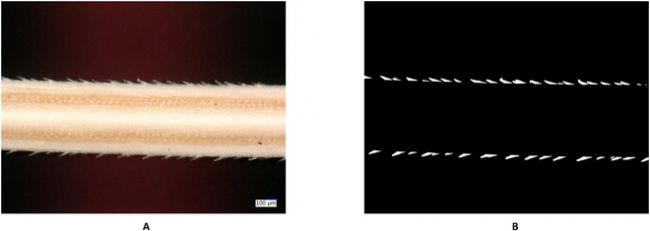

圖2在顯微鏡下捕獲的大麥芒圖像示例

(A)分辨率為1，200 × 1，600 的原始圖像。(B)由 ImageJ 生成的地面實況圖像示例。

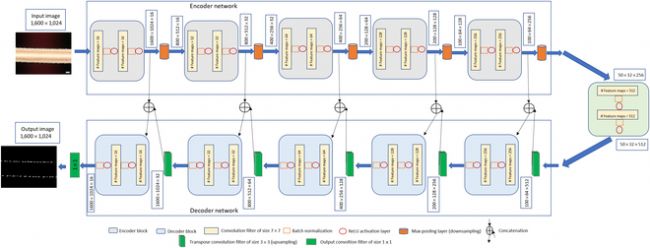

圖3提出的用于大麥圖像倒鉤檢測的U-net架構

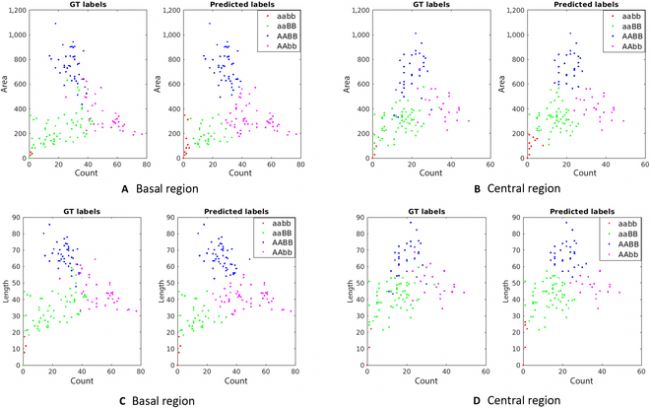

圖4 使用 k 均值在 4 種不同的倒鉤分布（平滑、稀疏、中等和密集）上對表型性狀進行聚類

(A)基底區域：計數與面積，平均F1得分：0.81。(B)中部區域：計數與面積，平均F1得分：0.86。(C)基底區域：計數與長度，平均F1得分：0.81。(D)中部區域：計數與長度，平均F1得分：0.88。這4個基因型聚集良好，在兩個表型性狀的麥芒中心區域F1評分為>85%。面積和長度要素以像素為單位進行測量。

論文鏈接：

https://doi.org/10.34133/plantphenomics.0081
