什么是膜片泵（隔膜泵）？

膜片泵又稱隔膜泵，是執行器的主要類型，通過接受調節控制單元輸出的控制信號，借助動力操作去改變流體流量。隔膜泵在控制過程中的作用是接受調節器或計算機的控制信號，改變被調介質的流量，使被調參數維持在所要求的范圍內，從而達到生產過程的自動化。如果把自動調節系統與人工調節過程相比較，檢測單元是人的眼睛，調節控制單元是人的大腦，那么執行單元—隔膜泵就是人的手和腳。要實現對工藝過程某一參數如溫度、壓力、流量、液位等的調節控制，都離不開隔膜泵。

膜片泵的原理
首先，請大家想到讓人感到痛的注射器。注射器正是膜片泵的基本型。

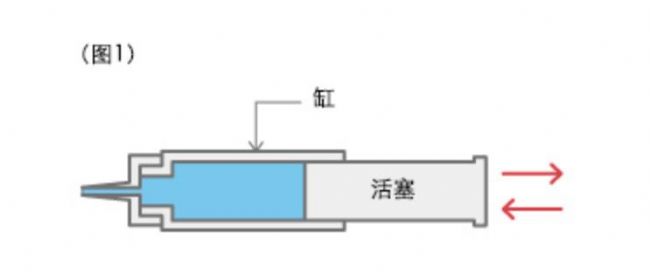

如（圖1）所示，向后方拉活塞，液體進入缸里面。推動活塞，液體通過缸前端的注射針被排出。 注射器的液體入口與出口相同，讓我們分析將入口與出口分開的樣子。

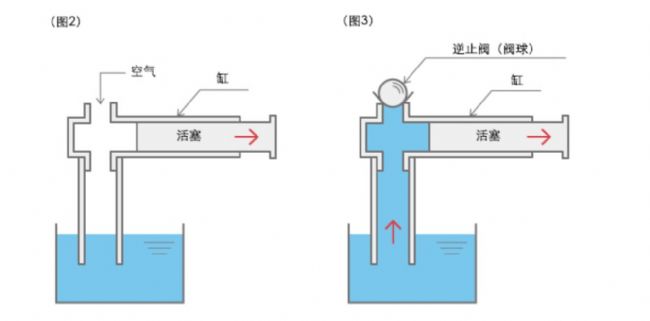

（假設入口和出口的流路都采用圓形） 在（圖2）的狀態，使活塞朝后方運動會吸入液體嗎？
答案是NO。即使使活塞朝后方運動，也只是從缸上部吸入空氣，液體不會上升。
于是，在（圖2）的狀態空氣進入的位置放上球狀的逆止閥。
如此一來，如（圖3）所示，空氣已經進不來，在缸內部發生負壓，這次液體被吸入。 接著，推動活塞試一試。（圖4）
此時，如果逆止閥非常輕，液體會被排出一點，但是幾乎都會返回原來的水槽。
如果逆止閥相當重，全部液體將返回原處。

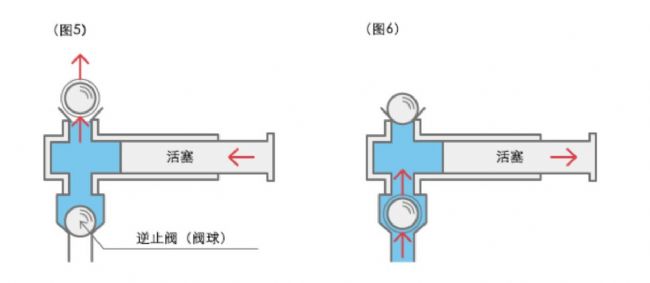

于是，在缸下部朝阻止液體倒流的方向也設置逆止閥。 如此一來，如（圖5）所示，因?yàn)槟嬷归y的運動，缸內部的液體不會返回原處，而是上推上部的逆止閥后被排出。
接著，如果使活塞后退，在上部的逆止閥關閉的同時下部打開，液體被吸入缸內。
而且此時液體不會從上部倒流。（圖6）


綜上所述，逆止閥有只使液體朝一個方向移動的功能，承擔著應該說是膜片泵（往復動作泵）的生命的重要作用。
逆止閥一般使用球狀的、被稱作閥球的東西。

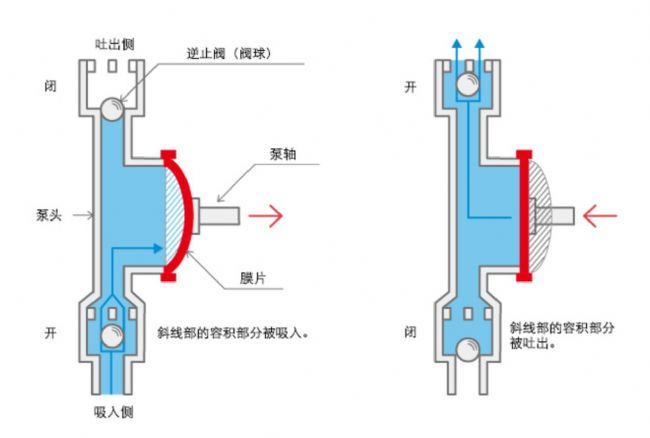

膜片泵的泵頭的結構圖 以上是膜片泵的吸入和吐出的原理。

膜片泵的特性


根據上述原理，膜片泵表現出以下的特性：


(1)液體的流動有脈動
根據動作原理，液體的吸入和吐出交替進行，液體間歇流過。將其稱作脈動。這才是與螺旋泵根本不同的特性。（將在后面詳細敘述）


(2)根據逆止閥的運動，一旦進入缸內部的液體務必從上部被排出。
因此，無論試圖向吐出側（上部）施加多大的壓力壓住閥球，只要?jiǎng)恿Γㄍ苿?dòng)活塞的力）允許，缸內部的壓力也會增大。
從理論上說，意味著做閉塞運行時，缸內部的壓力有上升到無限大的可能性。
但是，在壓力達到無限大之前，在泵附近強度小的地方，例如缸、吐出側配管等破裂，或者試圖推動活塞的電動機燒毀。
使用膜片泵時，不要忘了溢流閥（安/全閥）、電動機用熱繼電器，就是這個道理。


(3)逆止閥的密封性非常重要
如果垃圾等混入逆止閥附近，密封性會變差（逆止不起作用的狀態），泵性能將顯著變差。有時甚至完全不吐出。另外，在逆止閥、閥座（逆止閥密閉的部分）上有劃痕，也會出現相同的狀況。
如果逆止閥和閥座進而處于干燥狀態，空氣會從微小的凹凸之間通過，結果使密封性變差。（泵位于罐上方時……吸入條件）
此時，如果用液體打濕逆止閥和閥座，密封性會變好，能夠進行吸入和吐出。


TACMINA的 “Smoothflow Pump” 是抑制膜片泵的課題——脈動，實現連續計量供給的泵。實現無脈動、計量、高精度的送液。
