實驗對象

灰色氣相二氧化硅液體（在白色二氧化硅里加入了其它成份），有一定的黏度。

實驗儀器

ATS高壓均質機

ATS射流分散機

激光粒度儀

實驗背景

氣相二氧化硅是通過鹵硅烷在氫氧焰中高溫水解縮合而得到的一種超細粉體材料。其粒徑很小，因此比表面積大，達到100～400m2/g，表面吸附力強，表面能大；化學純度高，SiO2含量不小于99.8％；分散性能好，分散后，可以形成“近乎完美”的納米粒子三維網絡結構，使得它具有優(yōu)異的補強、增稠、觸變、防沉降、防流掛等性能。

實驗難點

1、氣相二氧化硅質地硬，極易磨閥座閥芯，ATS使用金剛石閥座閥芯，抗磨。

2、氣相二氧化硅有一定黏度，不易進料，ATS使用特殊進料模塊輔助進料，進料方便。

3、氣相二氧化硅分散目標高，D50要達到100-200nm，ATS使用射流+均質分散模塊，效果更快更好。

實驗目的

分散后得到穩(wěn)定的分散體系，且D50小于200nm

實驗工藝

1、ATS高壓均質機，采用一級均質，控低溫處理；

2、ATS射流分散機，采用一級均質，控低溫處理；

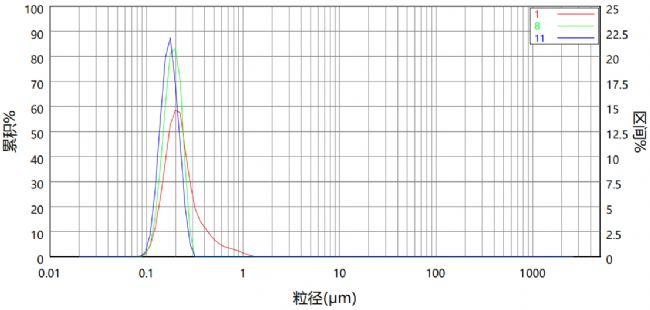

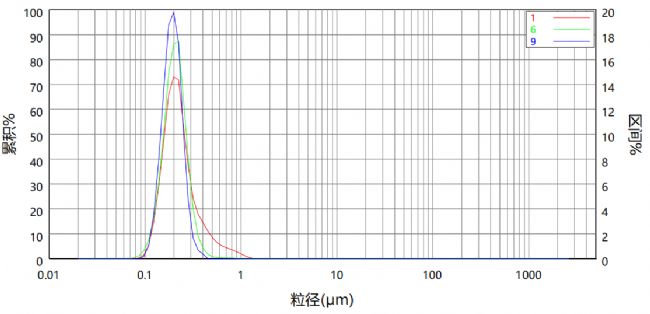

實驗結果

1、現象

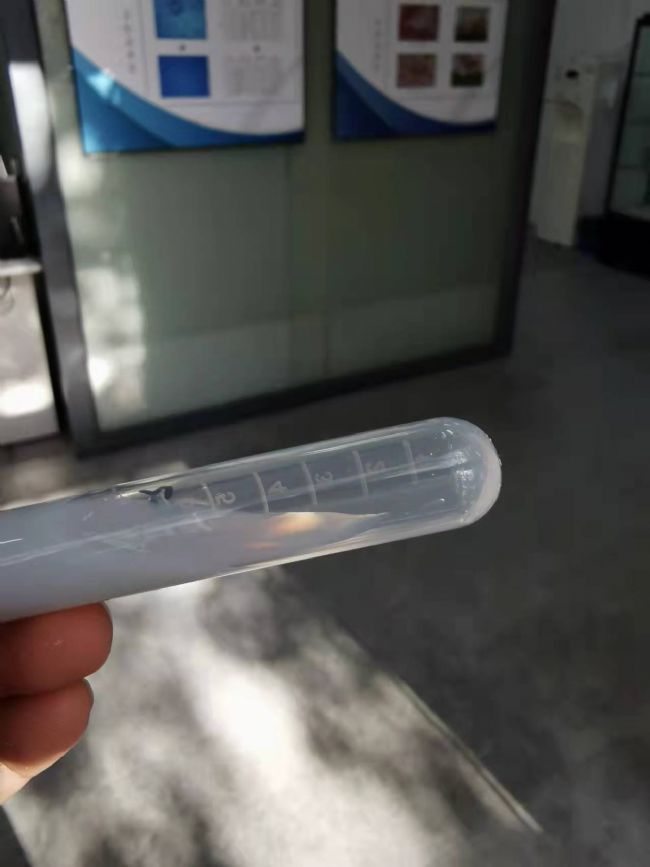

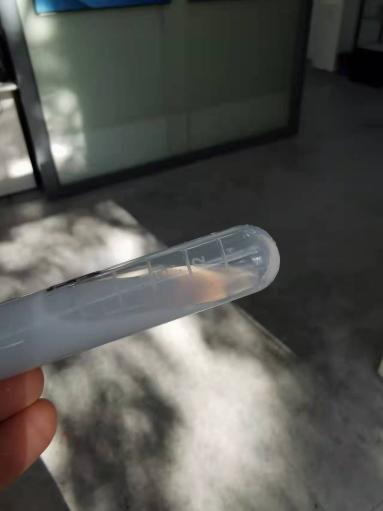

ATS射流分散機處理后不掛壁，流動性良好。高壓均質機均質后流動表現弱于射流分散機。
