介紹
許多微粒系統取決于顆粒懸浮體系的穩定性和再分散能力，而它的PH范圍不能太過局限。一種達到穩定性的方法為通過適當的離子端基修飾改變它的界面。越高的離子電荷密度，單個顆粒間的排斥力就越高，從而可以克服范德華吸引力。離子排斥可以通過靜電學的顆粒界面電勢（PIP）和總的離子表面電勢表征。PH穩定范圍和總離子電勢，都可以通過StabinoR電位滴定輕松控制。

Stabino II ®實驗

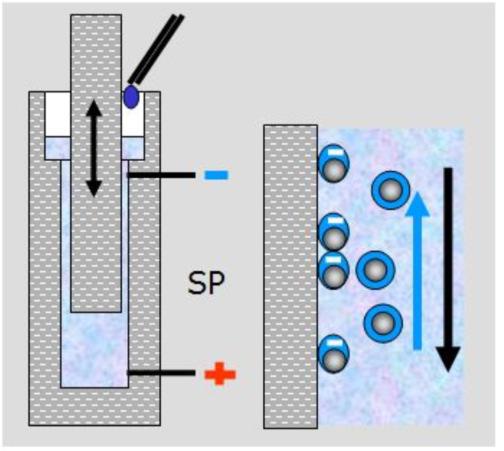

滴定在一個10ml的水性分散體系進行。進行滴定的濃度范圍從0.001%到10%v/v，而對于單個電位測試濃度可以高至50%v/v。振蕩活塞產生流動電勢SP，同時將滴定液混合到樣品中，并避免懸浮體系的沉降。滴定的速度通過最短時間內充分的混合而得到了優化。
結果

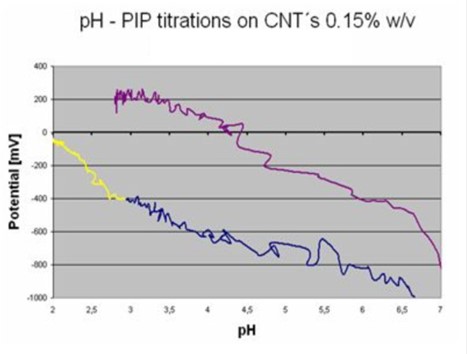

首先，在0.15%w/vCNT分散液中進行PH-電位滴定來測量等電點（IEP，如圖3）。通過Microtrac 激光粒度儀S3500測試得到CNT分散液中顆粒的粒度D50為20μm，。未經處理的CNT（紫色線）的等電點的PH值為4.3，而經過表面改性的CNT（藍色和黃色）的等電點的PH則小于2。根據結果圖3，經過處理后PH穩定范圍可以擴寬到2以上。

 在Stabino II ®中，離子電荷密度還可以通過聚電解質滴定至達到零電位點來確定。因為CNT表面自然帶負電，因此滴定通過添加陽離子聚合物來操作。1N的陽離子聚電解質（PD）帶有1eq的電子電荷。假設電荷補償是1:1，那么聚電解質（PD）的消耗量就可以測量每克樣品總的電荷。

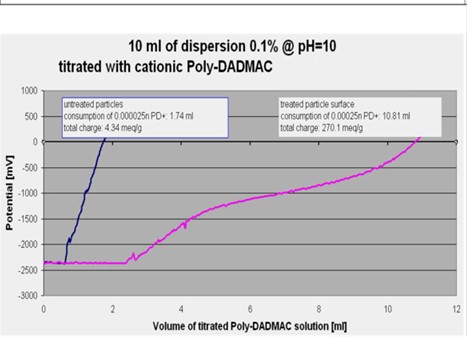

 以上的圖形中已經做了解釋。如結果圖4顯示，很明顯改性非常成功，表面很大程度地功能化了。

結論
通常來說，滴定顯示了樣品對其環境的變化是怎樣反應的。這比僅僅在樣品所給狀態下測試zeta 電位能提供更豐富的信息。另外，總的電荷反應了電荷密度。

Stabino II ®設計可用于高效的顆粒電荷和PH-電位滴定，而無需樣品參數。測試速度極快，一小時內可完成至少五次滴定測試。此方法被應用于許多膠體和顆粒體系，范圍從0.3nm到300μm，樣品類型包括 ZnO，CNTs，SiO2，Al2O3，蛋白等等。

通過使用stabino II，可實現快速便捷的顆粒的電位滴定測試。在分散體系中，同性帶電離子的靜電排斥作用是分散體避免凝聚保持穩定的主要原因，故帶電粒子界面的表征是必不可少的。當顆粒離子化后，總電荷和電荷密度是需要知道的重要參數。電荷測量是通過建立動電信號來完成的。
