目前，轉爐煉鋼是國內主要的煉鋼方法之一，盛鐵水的轉爐，用鋼板做外殼，耐火材料做內襯。轉爐內的溫度，高能達到1700攝氏度左右。

在長時間工作中，轉爐內部耐火材料逐漸受侵蝕、脫落，鋼板直接暴露在高溫環境中，軟化甚至熔蝕，易造成爐底燒穿引起穿爐事故。那么，怎么知道轉爐內部耐火材料是否受損、程度如何？

怎么做，科學監測轉爐內襯？

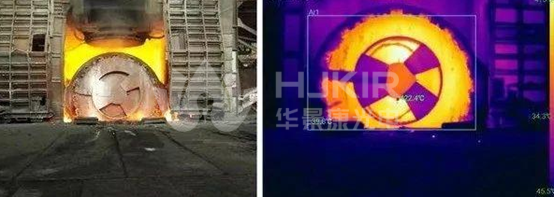

傳統做法是依靠人工經驗或定期更換，可能導致過度維護或維護不當。有什么新方法嗎？我們來看一組圖。 上圖轉爐可見光圖及其熱像圖，熱像圖上顯示爐底最高溫超400攝氏度，而且每張圖包含110592個精確的溫度數據，可以得知任意點的溫度。為什么實物看不出有溫度差異，卻能在熱像圖上一覽無余？通過溫度值的高低，怎么判斷判斷爐內耐火材料的狀態？依據又是什么呢？

這不得不說到用來拍攝這些圖的熱像儀了，熱像儀是一種非接觸的測溫儀器，通過對物體表面的熱（溫度）分布成像與分析，能夠快速發現物體的熱缺陷。

如果爐底內部某處的耐火層被磨損，此處的熱傳導速度比正常區域快，爐底表面對應的部位則溫度高，表現在熱像圖上，會出現明顯的熱斑。經過持續不斷的數據采集，可以形成轉爐全生命周期的熱像數據，從而建立起精準的判斷標準，以此來科學監測所有轉爐狀況。

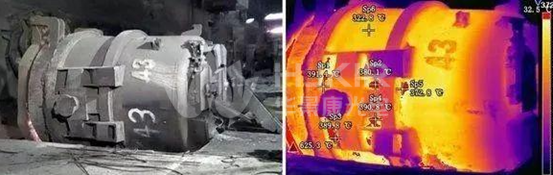

同樣，熱像儀可以用來監測轉爐內壁的耐火材料狀況，也適用于監測鋼包、中間包等重要設備。 上圖鋼包可見光圖及其熱像圖，熱像圖上Sp1、Sp2兩處溫度均超過380攝氏度，顯示這兩處鋼包壁殘厚變薄，需要進行小修，更換渣線處的耐火磚內襯。
