可配置儀器（持續更新）

• 任意波形發生器

• 頻率響應分析儀

• 鎖相放大器

• 示波器

• PID 控制器

• 頻譜分析儀

• 波形發生器

硬件亮點

• 卓越的低頻噪聲性能:全輸入帶寬下的噪聲500 μV RMS

• 板載高穩定時鐘 0.3 ppm

• 輸入到輸出延遲 < 650 ns

典型應用

• 自動化測試序列

• 系統原型設計和仿真

• 閉環控制設計

• 光學計量學和光譜學

• 光學、成像和其他定制系統控制中心

• 量子計算

技術規格

四個模擬輸入通道

• 10位和18位ADC，具備隨頻率變化的信號混合功能

• 1.25 GSa/s 采樣率

• 輸入噪聲: 30 nV/√Hz @ 100 Hz

• 可選 300 MHz 或 600 MHz 模擬帶寬

• AC 或 DC耦合，輸入阻抗：50Ω 或 1MΩ

• 輸入范圍：400 mVpp、4 Vpp 或 40 Vpp



四個模擬輸出通道

• 16位，1.25 GSa/s DACs

• 輸出2 Vpp 高達 500 MHz, 10 Vpp 高達100 MHz

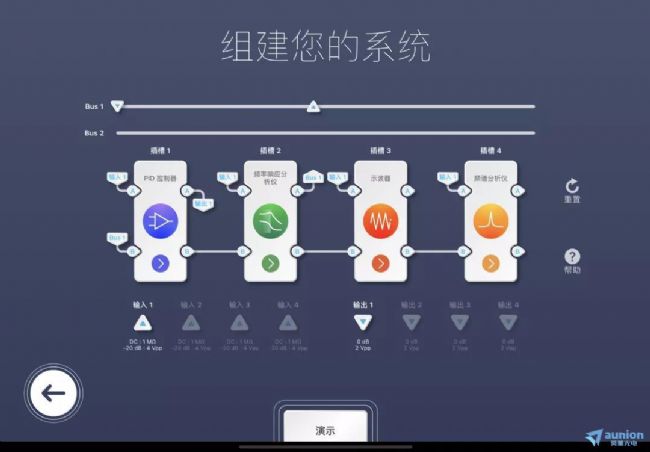

Moku:Pro 的 PID 控制器提供亞微秒的輸入和輸出延遲，非常適合高速閉環控制器應用。通過多儀器并行模式，可以實時PID控制器和頻率響應分析儀并行以觀察和測量控制器的傳遞函數和脈沖響應。還可以使用示波器和頻譜分析儀在時域和頻域中測量系統響應。控制器中的調整都會實時反映在監控儀器中。

「生成任意調制的信號」

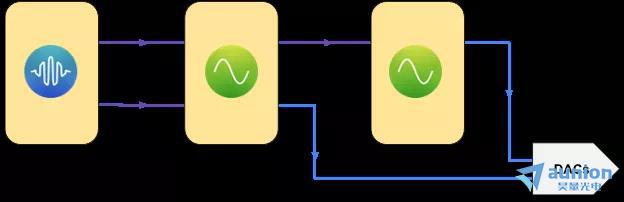

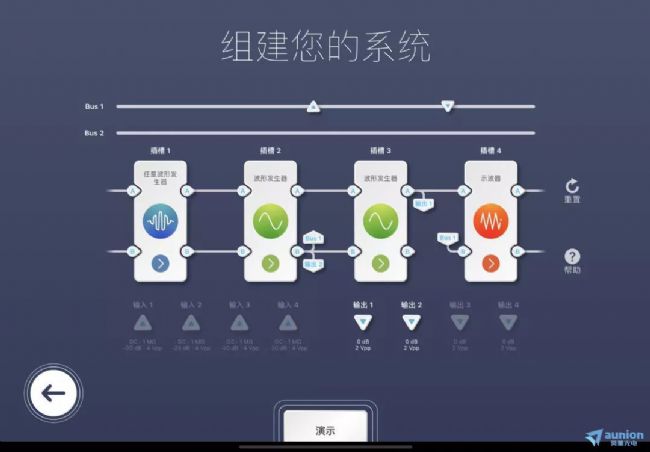

通過結合任意波形發生器與多個波形發生器，Moku:Pro能夠輸出高穩定性的復雜波形。任意波形可以連接至波形發生器的輸入端作為調制源。頻率、相位和幅度調制也可以同時添加到信號中。這消除了查找表計算步驟并能更好的控制調制和輸出信號。示波器或頻譜分析儀可添加到其它插槽中測量信號。

「多諧波鎖相放大器」

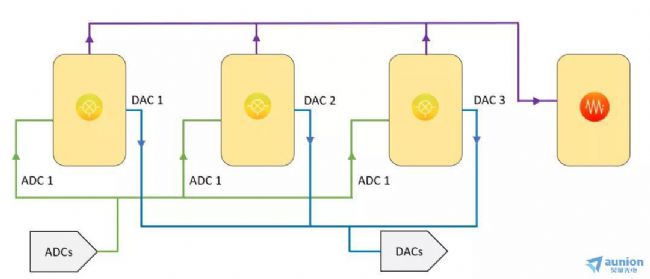

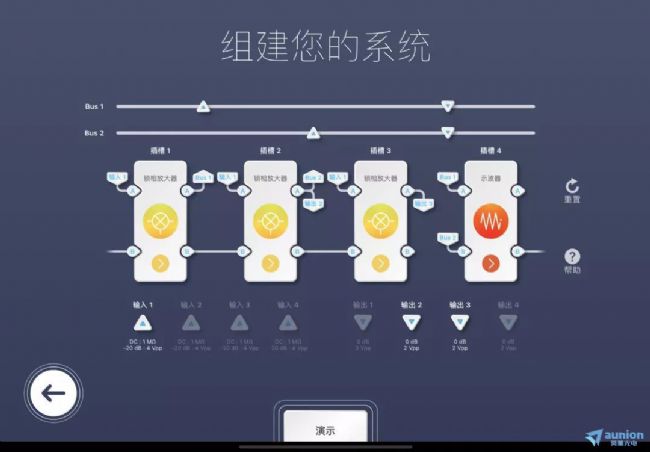

Moku:Pro的多儀器并行模式能夠同時運行高達四個鎖相放大器。每一個鎖相放大器能在基波、二次或更高次諧波進行解調。測量出的 R/θ 或 X/Y 分量也可以在最終儀器插槽中的示波器中進行比較或輸出至模擬輸出端口。
